коды ошибок не инверторных кондиционеров бытовой серии.

КОДЫ ОШИБОК MITSUBISHI ELECTRIC MSC-GE20/25/35/50VB, MS(H)-GA60/GD80VB, MU(H)-GA20/GA25/GA35/GE50/GA60/GD80VB

1. Меры предосторожности

1. Перед поиском неисправности проверьте следующее:
1) Питание к блокам.
2) Правильность соединения внутреннего и наружного блоков.

2. Обратите внимание на следующее:

1) Сначала выключите кондиционер с пульта ДУ, убедитесь, что жалюзи закрылись, и только после этого выключайте питание.
2) Когда вынимаете платы, не повредите компоненты платы.
3) При отключении разъемов не тяните за провод.

3. Процедура поиска неисправностей

1) Проверьте, не мигает ли индикаторная лампочка, указывая на неисправность. Установите количество и периодичность миганий, чтобы определить ошибку.
2) Если есть предположение, что плата дефектна, проверьте визуально наличие плохих контактов, сгоревших компонентов.

4. Как менять батарейки

Слабые батарейки могут быть причиной ошибочной работы пульта ДУ.
В этом случае пульт нельзя восстановить просто заменой батареек! После замены батареек обязательно нажмите кнопку "сброс"(reset).

1) Замените батареи и установите крышку


2) Нажмите кнопку сброса “RESET”


Примечание 1 : Если не нажать кнопку “RESET” пульт ДУ может неправильно функционировать.
Примечание 2 : Информация по мультисистемам
Наружные блоки: MXZ-A14WV, MXZ-A18WV, MXZ-A26WV, MXZ-A32WV.
Внутренние блоки неинверторной серии можно подключать также к инверторным системам тип:
MXZ-A14WV, MXZ-A18WV, MXZ-A26WV, MXZ-A32WV.
В зависимости от производительности 2, 3 или 4 внутренних блока могут работать одновременно. Наружный блок включается в режим, соответствующий режиму работы первого включеного блока.
Если последующий блок включен в другой режим, то блок работать не будет и при этом будет мигать правый индикатор, как показано ниже. Все блоки мультисистемы должны быть включены в одинаковый режим: охлаждение или обогрев.



Таблица кодов ошибок кондиционеров Mitsubishi Electric MSC-GE20/25/35VB, MS-GE50VB, MSH-GE50VB


· Мигающий светодиод обозначает неисправность.
· Постоянно включенный светодиод обозначает нормальную работу.
Внимание! Перед проведением ремонтных работ убедитесь, что симптомы повторяются.



No.НеисправностьИндикация на оборудовании Mitsubishi                                                                              ОписаниеСпособ определенияСпособ устранения
 1

MUH-GA/
MXZ:
неправильное
соединение/
нет ответного
сигнала
 Наружный блок не
работает
 Ответный сигнал от наружного блокапрерывается на 4-5 секунд.1) Проверьте положение
переключателя SW2-2,
определяющего тип наружного блока MU/MUX или MUH/MXZ.
2) Соединительные провода.
3) Плата управления внутреннего блока.
4) Плата оттаивания наружного блока.
MUH-GE:
неправильное
соединение
 Наружный блок не
работает
В течение 3 минут после подачи питания отсутствует ответный сигнал наружного блока1) Проверьте межблочное
соединение. См. раздел
детальной проверки.
 2


Термистор на
теплообмен-

нике



Наружный блок не
работает

Обрыв или замыкание термисторов
контролируются каждые 8 секунд при работе внутреннего блока.

1) Проверьте характеристики
термисторов. См. раздел
детальной проверки.

Термистор
комнатной
температуры
 3Электро-
двигатель
вентилятора
внутреннего
блока
 Вентилятор
включается на 12 сек. и выключается
на 3 мин. При
неисправности
э/двигателя
вентилятора он
больше не
включается.
Сигнал обратной связи по частоте вращения не подается в течение 12 сек. в процессе
работы вентилятора.
1) См. раздел детальной
проверки электродвигателя
вентилятора.
 4Система
управления
внутреннего
блока
 Наружный блок не
работает
Неправильное считывание данных из памяти
платы управления внутреннего блока.
1) Замените плату управления
внутреннего блока.
 5Силовая
часть
наружного
блока MXZ
 Наружный блок не
работает
Если работа компрессора прерывается
токовой защитой 3 раза в течение 1 минуты
после запуска, то компрессор выключается.
1) Проверьте выход инвертора
2) Проверьте компрессор
6Термистор
наружного
блока
MUH/MXZ
 Наружный блок не
работает
Обрыв или замыкание термисторов
контролируются после запуска компрессора
наружного блока.
Определение обрыва термистора
температуры нагнетания начинается не
ранее, чем через 10 минут после включения
компрессора.
1) Недостаток хладагента
2) Неисправность платы
оттаивания наружного блока. См.
раздел детальной проверки
термистора наружного блока.
7Плата
управления
наружного
блока
MUH/MXZ
 Наружный блок не
работает
Неправильное считывание данных из памяти
платы управления наружного блока.
Наружный блок выключается.
1) Неисправность платы оттаивания наружного блока.
8Контур
хладагента
MXZ
 Наружный блок не
работает
Если работа компрессора прерывается защитой LEV в течение 5 минут подряд, то компрессор выключается.1) Проверьте расширительный
вентиль LEV
2) Контур хладагента.
Количество хладагента.
3) Неисправность платы
оттаивания наружного блока.
9Неправильно
выбран
режим
MXZ
 Наружный блок
работает, а
внутренний блок
не работает.
Режимы блоков выбраны разными (у одних внутренних блоков охлаждение, у других - обогрев).1) Выберите одинаковые режимы работы внутренних блоков:
охлаждение или обогрев.



Таблица кодов ошибок кондиционеров Mitsubishi Electric MS-GA60VB, MSH-GA60VB, MS-GD80VB, MSH-GD80VB



No.НеисправностьИндикацияОписаниеСпособ определенияСпособ устранения
 1Неправильное
соединение
 Наружный блок не
работает
В течение 3 минут после подачи питания
отсутствует ответный сигнал наружного
блока.
1) Проверьте межблочное
соединение. См. раздел
детальной проверки.
 2

Термистор на
теплообменнике


Наружный блок не
работает
Обрыв или замыкание термисторов
контролируются каждые 8 секунд при работе
внутреннего блока.
1) Проверьте характеристики
термисторов. См. раздел
детальной проверки.
 Термистор
комнатной
температуры
 3Электро-
двигатель
вентилятора
внутреннего
блока
 Вентилятор
включается на 12
сек. и выключается
на 3 мин. При
неисправности
э/двигателя
вентилятора он
больше не
включается.
Сигнал обратной связи по частоте вращения
не подается в течение 12 секунд в процессе
работы вентилятора.
1) См. раздел детальной
проверки электродвигателя
вентилятора.
 4Система
управления
внутреннего
блока
 Наружный блок не
работает
Неправильное считывание данных из памяти
платы управления внутреннего блока.
1) Замените плату управления
внутреннего блока.
 5Термистор
наружного
блока
 Наружный блок не
работает
Обрыв или замыкание термисторов
контролируются после запуска компрессора
наружного блока.
Определение обрыва термистора
температуры нагнетания начинается не
ранее, чем через 10 минут после включения
компрессора.
1) Недостаток хладагента
2) Неисправность платы
оттаивания наружного блока. См.
раздел детальной проверки
термистора наружного блока.
 6Плата
управления
наружного
блока
 Наружный блок не
работает
Неправильное считывание данных из памяти
платы управления наружного блока.
Наружный блок выключается.
1) Неисправность платы
оттаивания наружного блока.
7Защита
по низкому
давлнию
MU(H)-
GD80VB
 Наружный блок не
работает
MU(H)-GD80VB
Защита срабатывает, если температура
нагнетания не превышает 50°С в режиме
охлаждения и 45°С в режиме нагрева в
течение 20 минут.
MU(H)-GD80VB
1) Проверьте расширительный
вентиль LEV
2) Контур хладагента.
Количество хладагента.



Поиск неисправности кондиционеров Mitsubishi Electric M-серии неинверных.

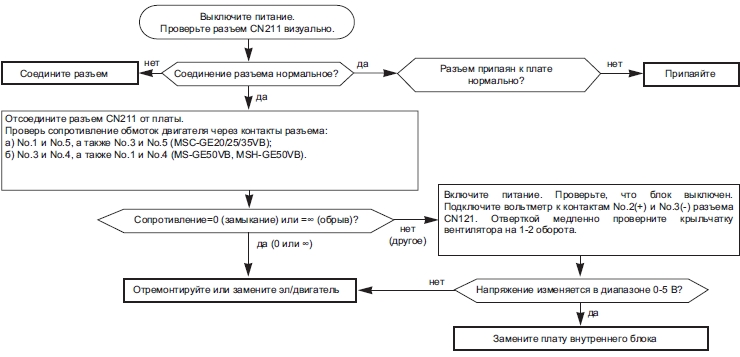

1.1. Проверка вентилятора внутреннего блока MSC-GE20/25/35/50VB

 Индикатор работы мигает 3 раза.

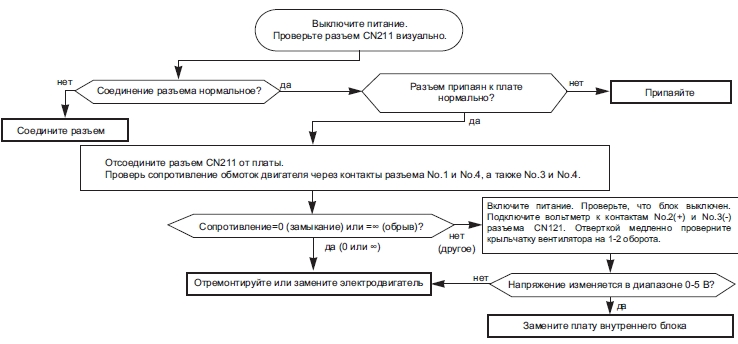

1.2.. Проверка вентилятора внутреннего блока MS(H)-GA60/GD80VB

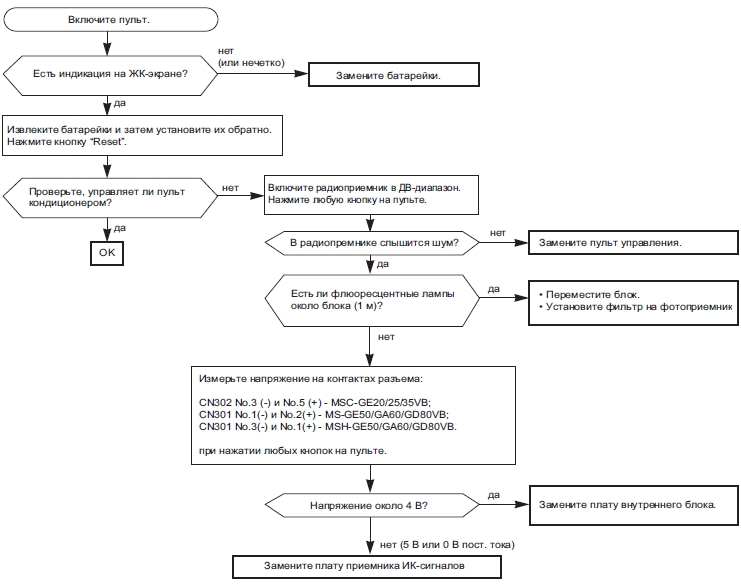

 2. Проверка пульта ДУ и фотоприемника MSC-GE20/25/35VB,  MS-GE50/GA60/GD80VB, MSH-GE50/GA60/GD80VB

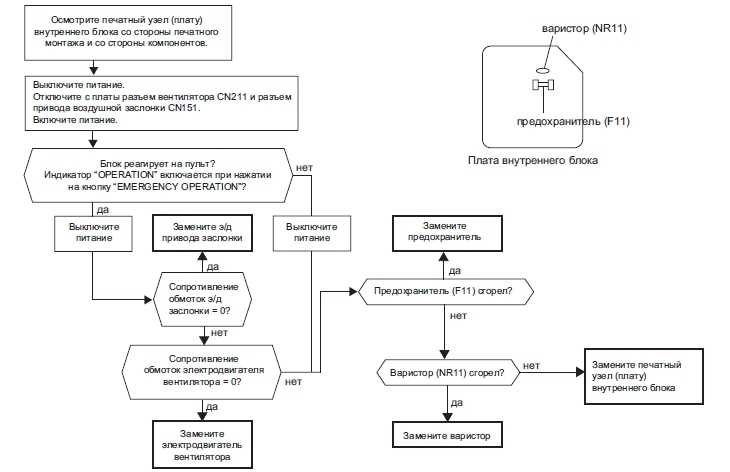

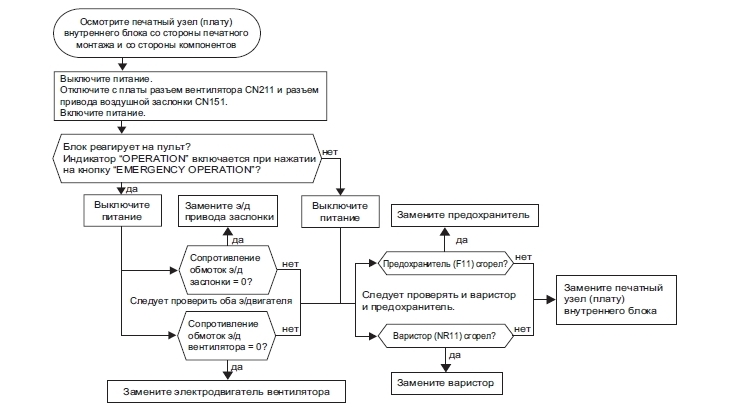

3.1. Проверка платы внутреннего блока MSС-GE20/25/35VB

3.2. Проверка платы внутреннего блока MS(H)-GE50/GA60/GD80VB

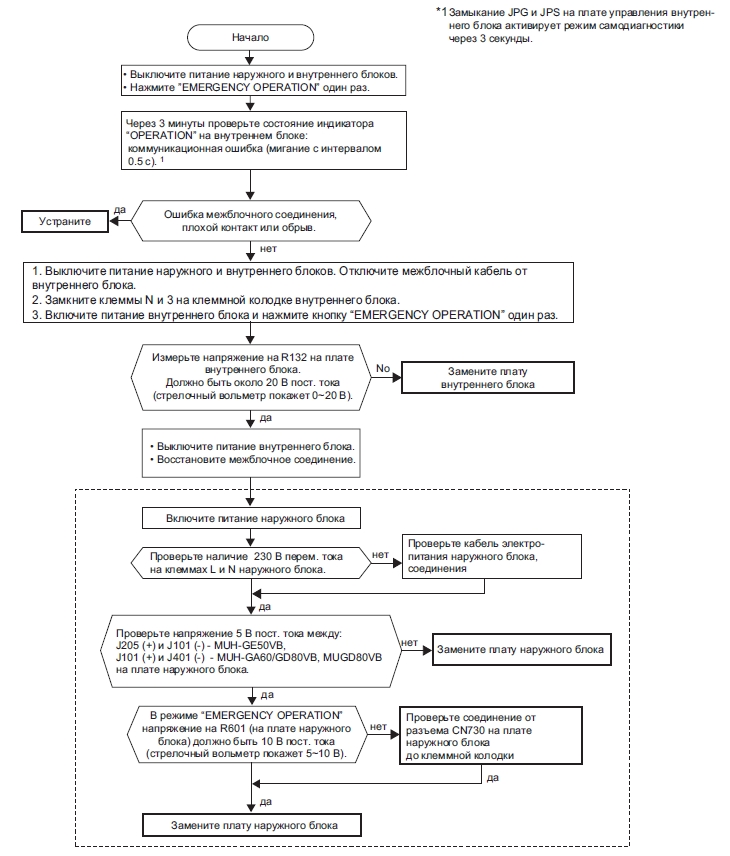

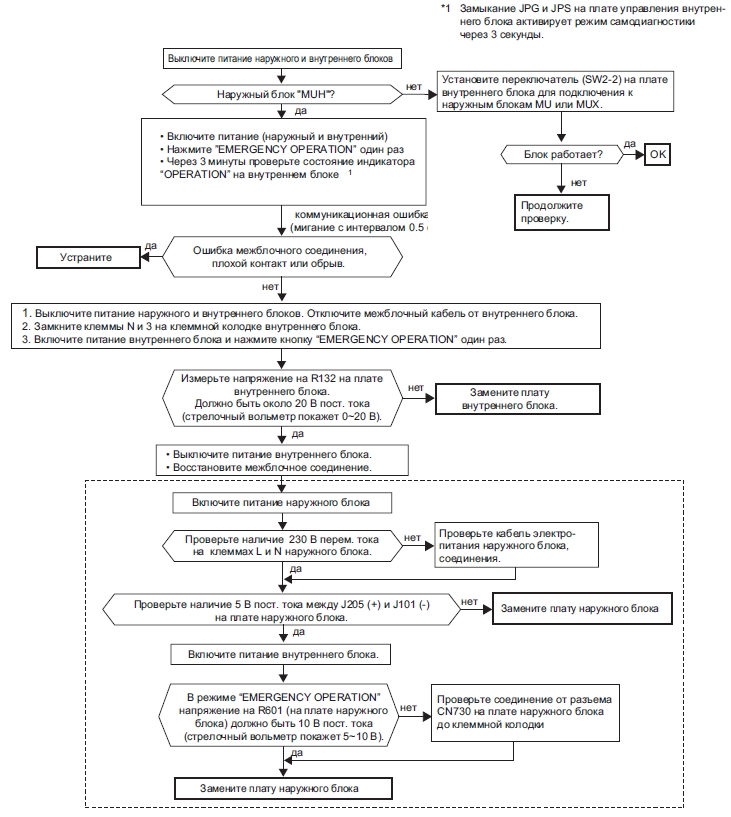

 4.1.  Проверка прохождения сигнала связи MSС-GE20/25/35VB

  Индикатор работы мигает 1 раз с интервалом 0,5 секунд.

 4.2. Проверка прохождения сигнала связи MSH-GE50VB, MSH-GA60VB

Индикатор работы мигает 1 раз с интервалом 0,5 секунд.
Наружный блок не работает.

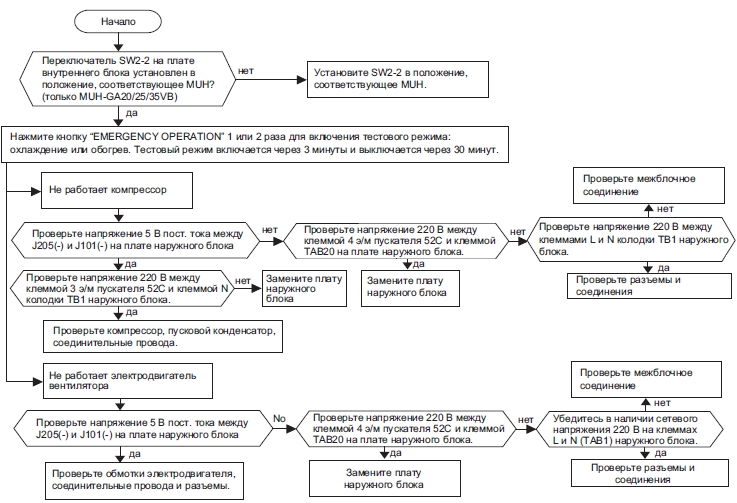

5.1. Не работает компрессор и (или) вентилятор наружного блока MUН-GA20/25/35VB, MUН-GE50VB

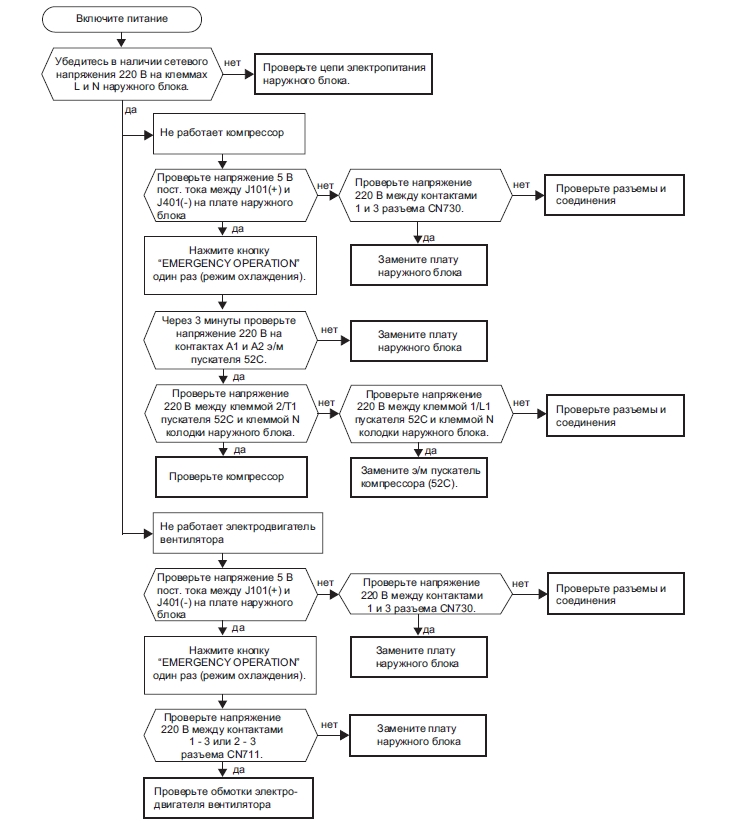

 5.2. Не работает компрессор и (или) вентилятор наружного блока MU-GD80VB, MUН-GA60/GD80VB

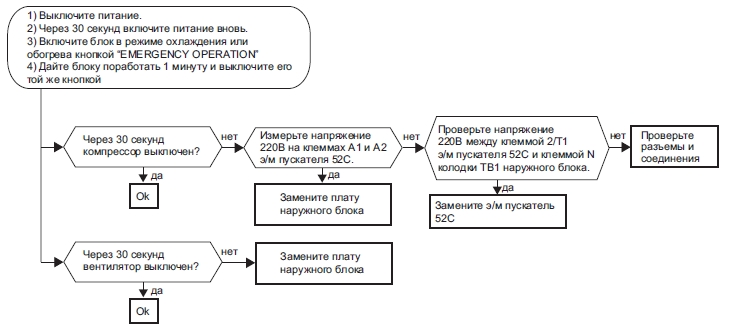

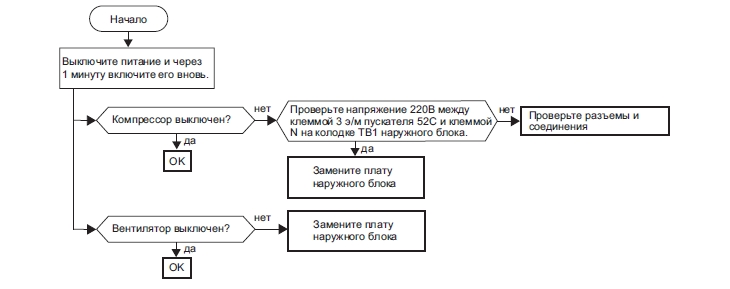

6.1. Не выключается компрессор и (или) вентилятор наружного блока MUН-GA20/25/35/50/VB, MU-GE50VB, MUH-GE50VB



6.2. Не выключается компрессор и (или) вентилятор наружного блока MUН-GA60/GD80/VB, MU-GD80VB

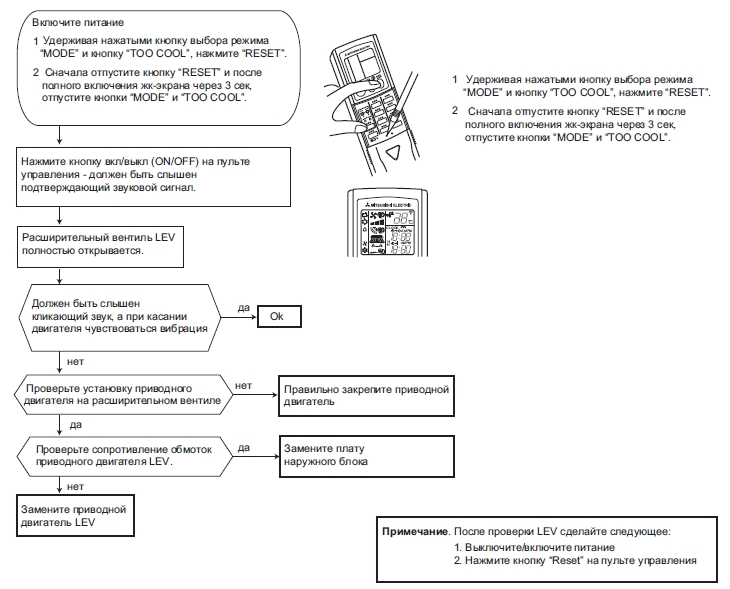

 7. Проверка расширительного вентиля (LEV) наружного блока MU-GD80VB, MUH-GD80VB

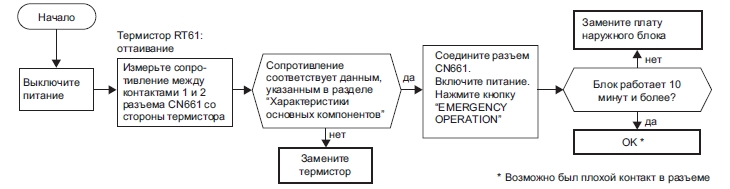

8.1. Проверка термисторов наружного блока MUH-GA20/25/35VB

 Индикатор работы внутреннего блока мигает 6 раз.

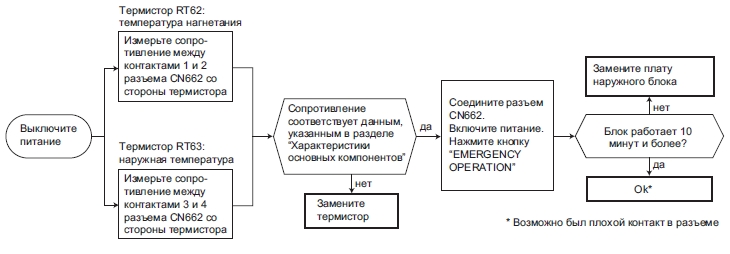

8.2. Проверка термисторов наружного блока MU-GD80VB

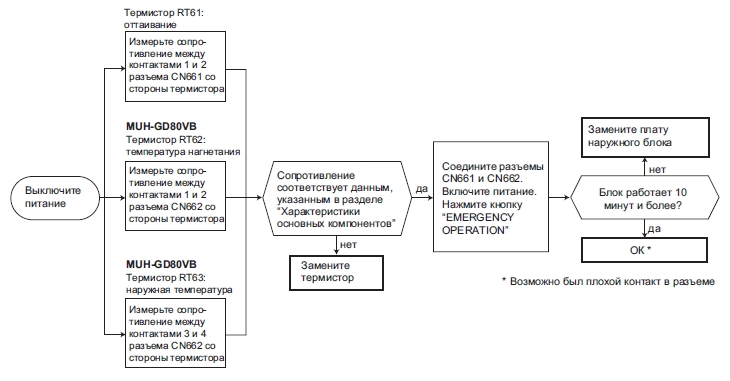

8.3. Проверка термисторов наружного блока MUH-GE50/GA60/GD80VB
